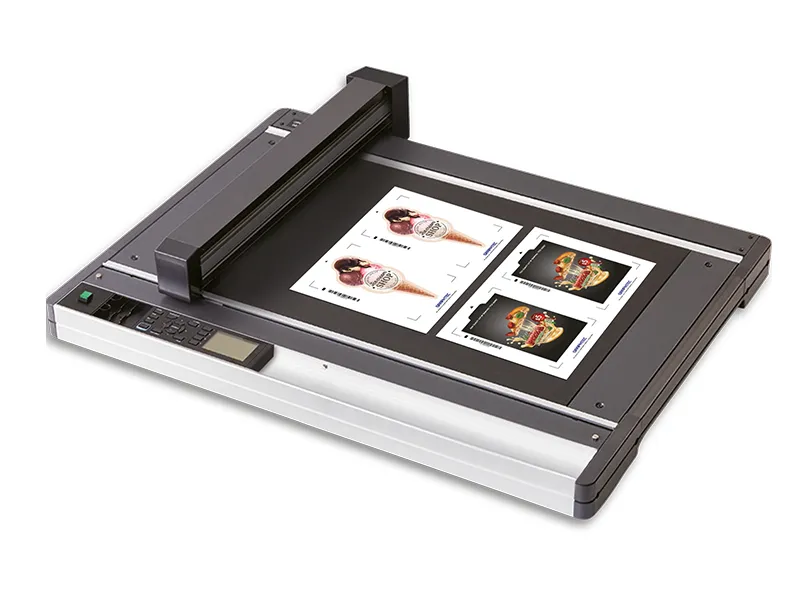

FCX4000 – Elektrostatisch

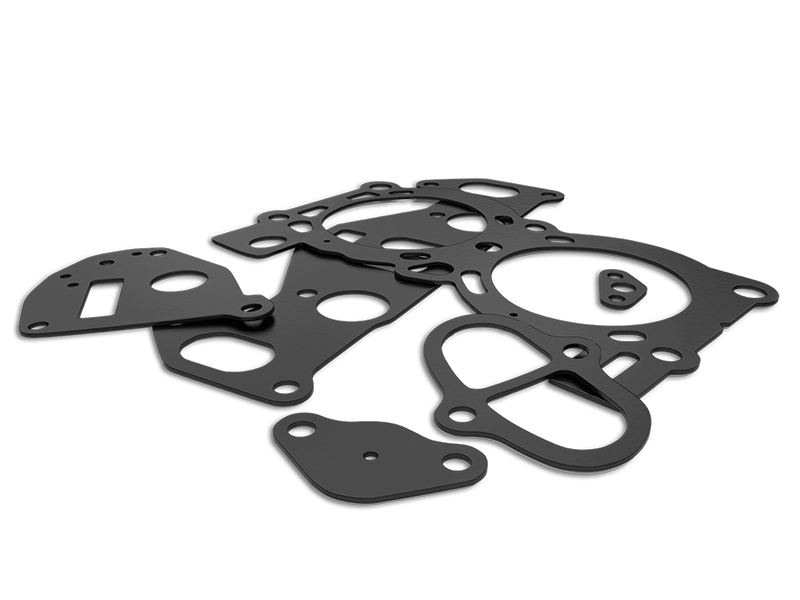

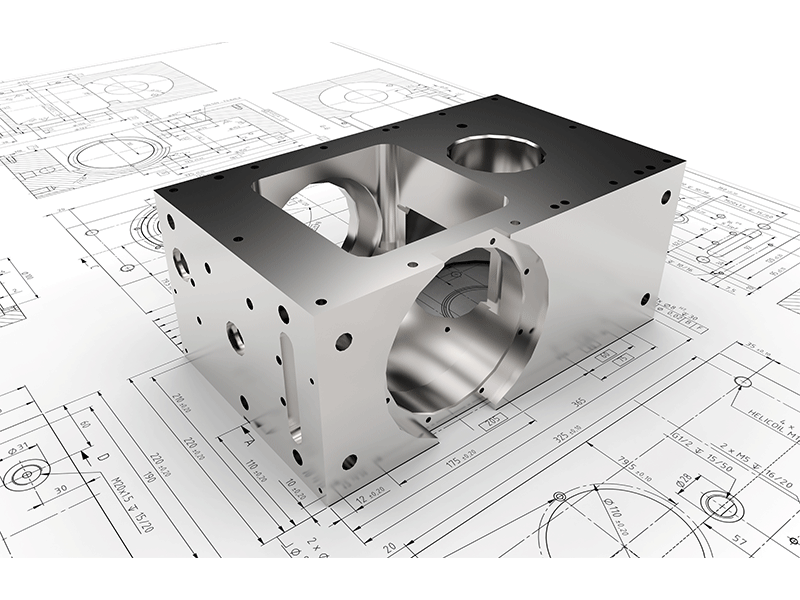

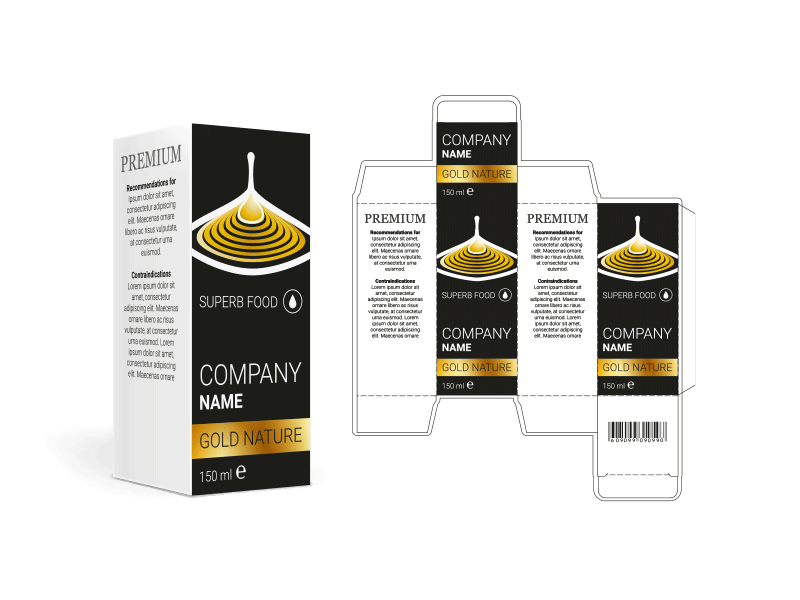

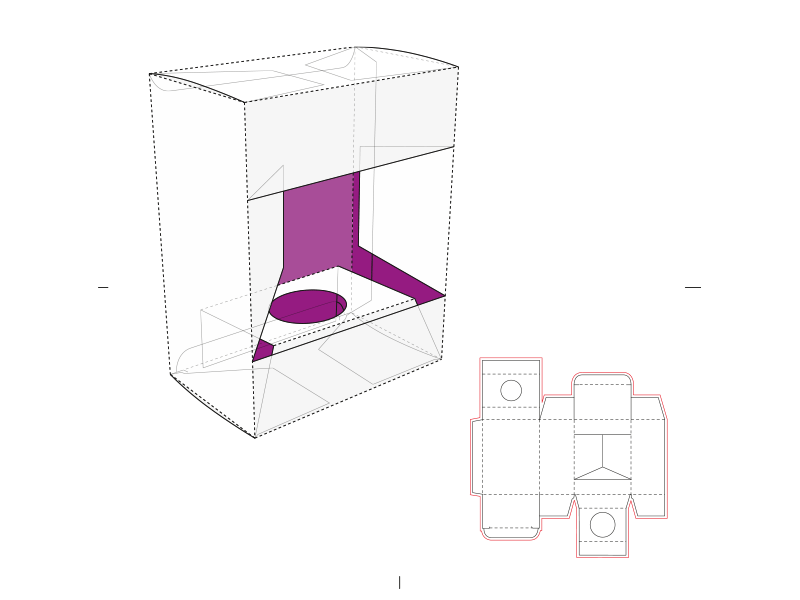

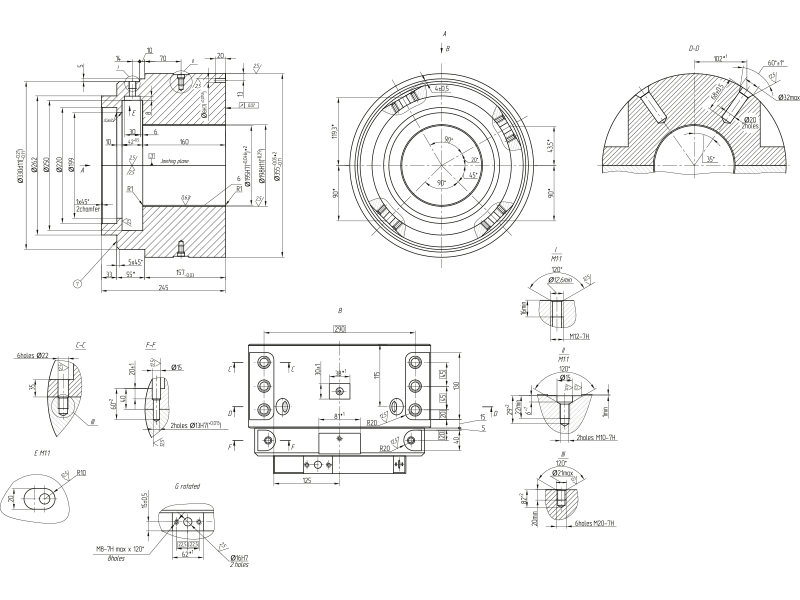

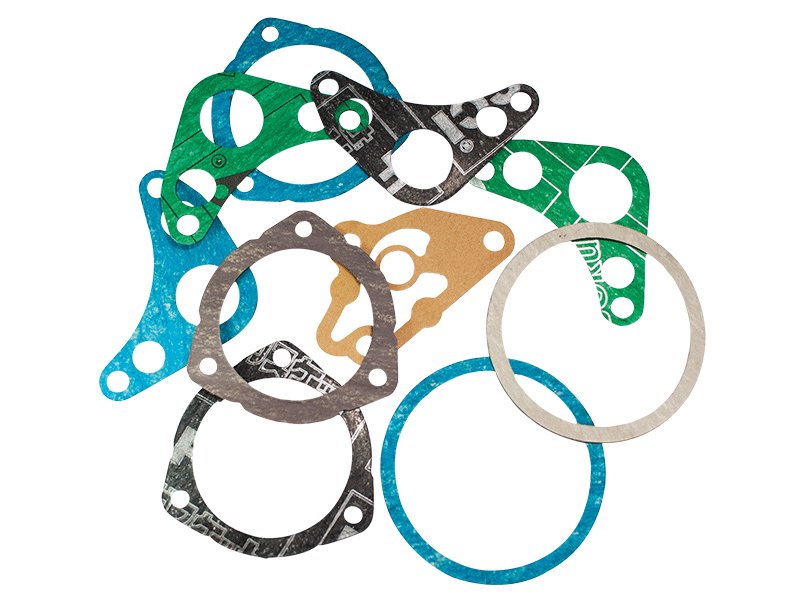

Der Graphtec FCX4000 Flachbettschneideplotter ist die ideale Lösung für präzise Schnitte oder Zeichnungen ohne Lärmbelästigung. Da dieses System auf eine innovative elektrostatische Materialfixierung setzt, benötigt es keine lautstarke Vakuumpumpe. Das macht den Plotter zum perfekten Begleiter in Büroumgebungen, Designstudios oder direkt am Point of Sale. Ob Sie Verpackungsmuster, filigrane Schablonen, technische Zeichnungen oder Kleinserien fertigen – der FCX4000 liefert exakte Ergebnisse bei Materialien bis zu ca. 2 mm Dicke (abhängig von der Materialdichte). Er schließt die Lücke im „Print on Demand“-Markt und ermöglicht Ihnen die professionelle Weiterverarbeitung direkt im Haus.
Highlights des FCX4000 Flachbettschneideplotter

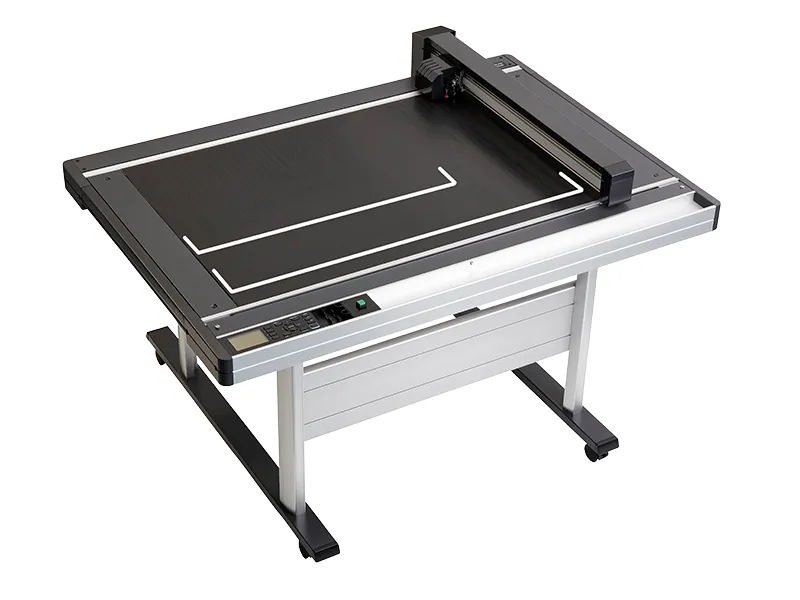

FCX4000 – Zwei Tischgrößen wählbar

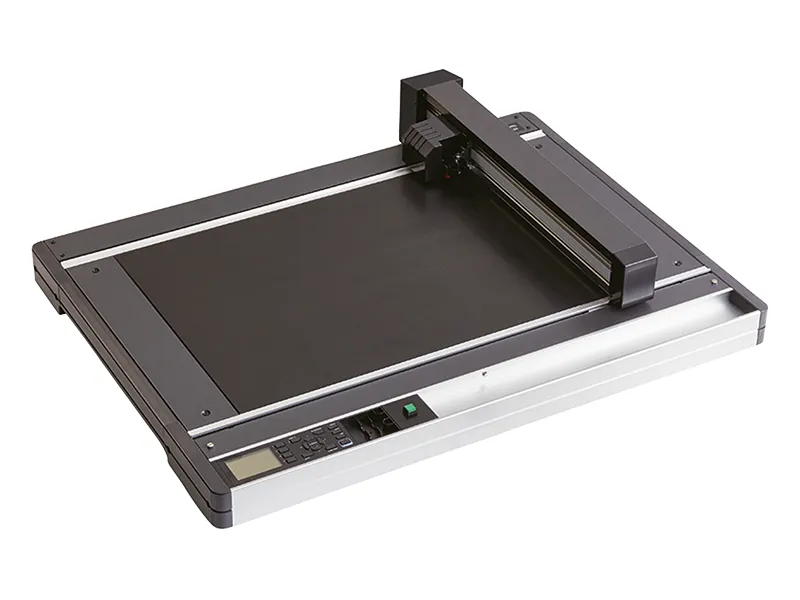

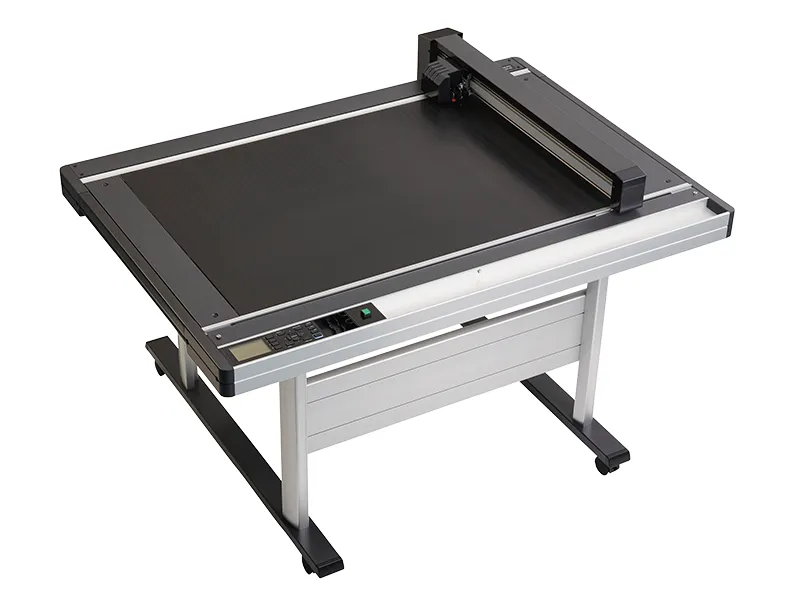

Der FCX4000 Flachbettschneideplotter ist in zwei Größen erhältlich, die speziell auf die Optimierung Ihres Workflows ausgelegt sind. Das Modell FCX4000-50ES bietet Platz für zwei Bögen im SRA3-Format, während das größere Modell FCX4000-60ES bis zu vier Bögen gleichzeitig aufnimmt. Dies ermöglicht Ihnen, mehrere Nutzen in einem einzigen Durchgang zu verarbeiten, ohne ständig Material nachlegen zu müssen.
Plane Auflagefläche – Durchschneiden ohne Stege
Sichern Sie sich makellose Ergebnisse durch absolute Stabilität. Die plane Auflagefläche garantiert, dass Ihr Material vollkommen flach aufliegt, was besonders bei starren oder empfindlichen Medien entscheidend ist. Die elektrostatische Anhaftung fixiert das Material gleichmäßig und sicher, ohne es durch Saugpunkte zu verformen. So erhalten Sie stets präzise Schnitte und saubere Kanten, selbst bei komplexen Designs.

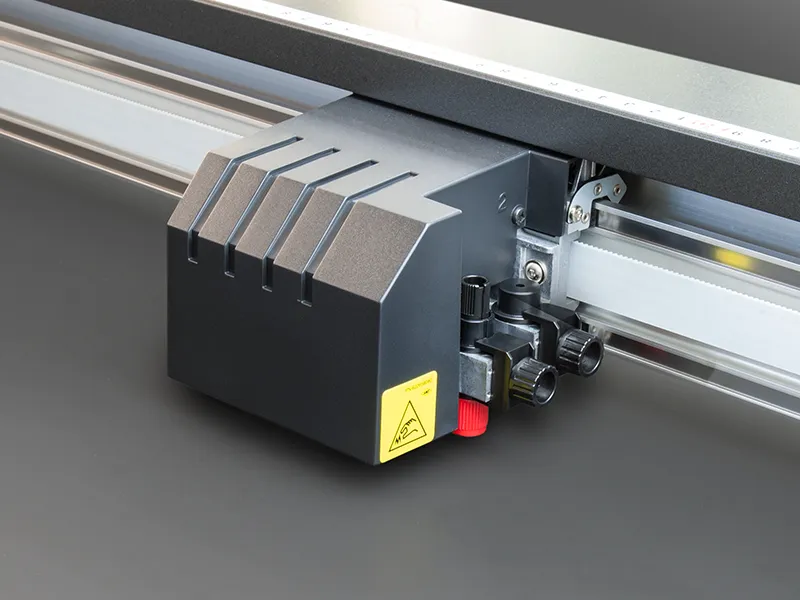

Doppelter Werkzeugkopf – Effizienz im Doppelpack
Sparen Sie wertvolle Produktionszeit durch intelligentes Multitasking. Der FCX4000 verfügt über einen doppelten Werkzeugkopf, der zwei Werkzeuge gleichzeitig aufnimmt. Das bedeutet, Sie können in einem einzigen Arbeitsgang schneiden und rillen oder zeichnen und schneiden, ohne die Maschine stoppen oder Werkzeuge manuell wechseln zu müssen. Dieser nahtlose Prozess beschleunigt Ihre Fertigung von Prototypen und Kleinserien erheblich.
Tangentialschnittmodus – Für anspruchsvolle Materialien
Meistern Sie auch schwierige Materialien mit höchster Genauigkeit. Für dicke oder widerstandsfähige Medien nutzt der Plotter den fortschrittlichen Tangentialschnittmodus (Overcut). Dabei hebt das Gerät das Messer an Eckpunkten an, dreht es beim Absenken in die neue Schnittrichtung. Dies verhindert, dass Ecken ausfransen oder unsauber geschnitten werden, und sorgt selbst bei anspruchsvollen Werkstoffen für gestochen scharfe Konturen.

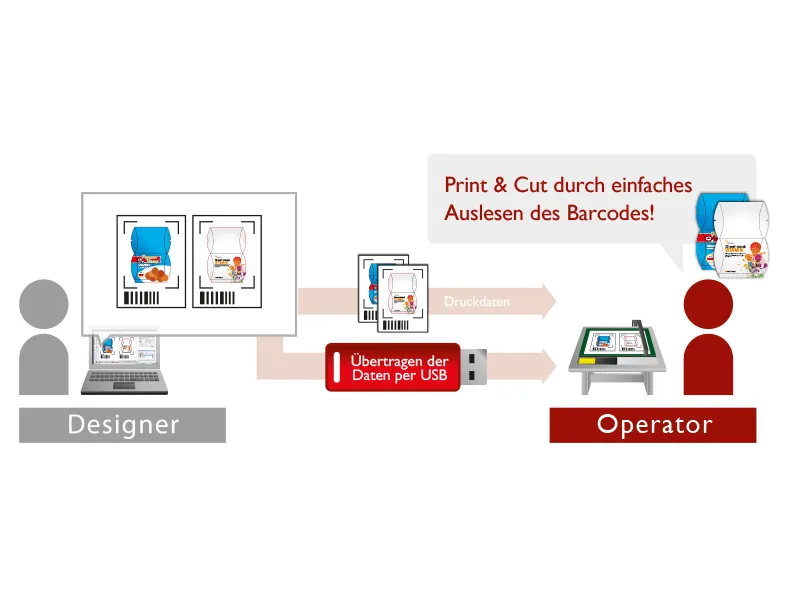

Offline-Arbeiten – Flexibilität pur
Genießen Sie volle Flexibilität in Ihrer Arbeitsweise. Neben den Standardverbindungen via USB und Ethernet bietet der FCX4000 die Freiheit, komplett offline zu arbeiten. Über einen integrierten USB-Port können Sie Plotdateien direkt per Stick laden. Dank der Barcode-Funktion liest der Plotter automatisch den passenden Auftrag aus, was Fehlerquellen eliminiert und den Betrieb auch ohne permanent angeschlossenen PC ermöglicht.

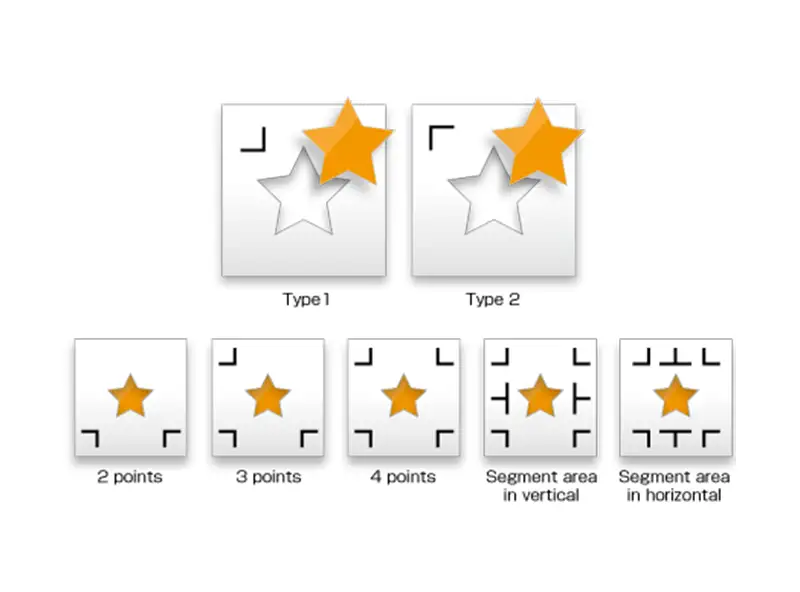

Barcode- und Passermarkenfunktion
Dank dieser innovativen Technologie kann der Plotter automatisch den passenden Auftrag anhand des aufgebrachten Barcodes identifizieren. Beim Laden des Materials liest das System den Barcode ein, ruft selbstständig die dazugehörigen Plotdaten ab und verringert so das Risiko von Verwechslungen. Gleichzeitig sorgen die hochpräzisen Passermarken dafür, dass der Schneidevorgang exakt an den gewünschten Positionen startet.
Software – Lösungen, die sich in Ihre Arbeitsumgebung integrieren lassen.
Der FCX4000 Flachbettschneideplotter wird mit einer umfassenden Software für Windows- und Mac-Systeme geliefert und bietet Ihnen somit alles, was Sie für einen reibungslosen und effizienten Betrieb benötigen. Ganz gleich, ob es sich um Verpackungen, Aufsteller oder andere Anwendungen handelt – die FCX4000-Serie von Graphtec unterstützt Sie bei einer Vielzahl von Aufträgen.
Cutting Master Plug In
Mit Cutting Master 5 erstellen Sie Ihre Schnittdaten bequem in Ihrer gewohnten Software-Umgebung. Senden Sie Ihre Entwürfe direkt aus CorelDRAW oder Adobe Illustrator an Ihren FCX4000 Flachbettschneideplotter, um fehleranfällige Ex- und Importe zu vermeiden.
Graphtec Studio 2
Sie haben weder Adobe Illustrator noch CorelDRAW? Kein Grund zur Sorge! Mit Graphtec Studio 2 für Windows und Mac können Sie ganz unkompliziert und kostenfrei Ihre eigenen Designs erstellen – ganz ohne teure Grafiksoftware.

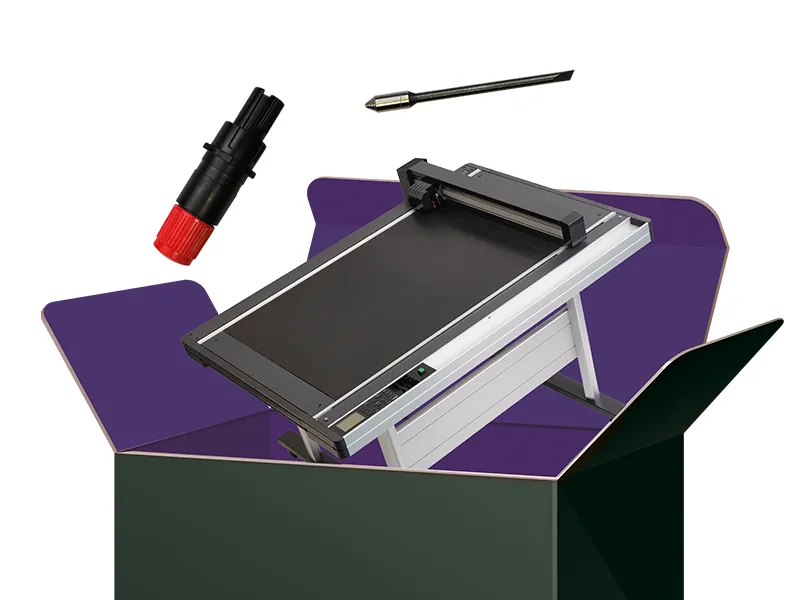

FCX4000 All-Inclusive-Paket – Alles, was Sie brauchen
Die Graphtec FCX4000 Flachbettschneideplotter Serie wird mit einer vielseitigen Software für Windows und Mac geliefert, die Ihnen das Erstellen und Bearbeiten Ihrer Designs mühelos ermöglicht.
Für einen nahtlosen Arbeitsablauf sind zudem essenzielle Zubehörteile wie Messerhalter und Ersatzmesser bereits im Lieferumfang enthalten.
Darüber hinaus erhalten Sie 24 Monate Herstellergarantie-Garantie.
Graphtec CE8000 Schneideplotter
| Modell | FCX4000-50ES | FCX4000-60ES |
| Design |  | |
| Konfiguration | Digital Servomotoren, Flachbettschneideplotter | Digital Servomotoren, Flachbettschneideplotter |
| Art der Medienfixierung | Elektrostatisch | Elektrostatisch |
| Effektiver Schneidebereich | 660 x 488 mm | 976 x 660 mm |
| Maximale Medienbreite (Y-Achse) | 536 mm | 708 mm |
| Anzahl der Werkzeuge | 2 | 2 |
| Maximale Schneidegeschwind. | 750 mm/s (in alle Richtungen) (1-40cm/s in 16 Schritten) | 750 mm/s (in alle Richtungen) (1-40cm/s in 16 Schritten) |
| Schneidekraft | Werkzeug 1: max. 5,8N (600 gf), in 48 Schritten Werkzeug 2: max. 5,8N (600 gf), in 48 Schritten | Werkzeug 1: max. 5,8N (600 gf), in 48 Schritten Werkzeug 2: max. 5,8N (600 gf), in 48 Schritten |
| Mechanische Auflösung | 0,005 mm | 0,005 mm |
| Max. Schnittgeschwindigkeit | 1485 mm/s | 1485 mm/s |
| Programmierbare Auflösung | GP-GL Mode: 0,1/0,05/0,025/0,01 mm (per Menü wählbar) HP-GL Emulations-Modus: 0,025 mm | GP-GL Mode: 0,1/0,05/0,025/0,01 mm (per Menü wählbar) HP-GL Emulations-Modus: 0,025 mm |
| Stiftarten | wasserbasierende Filzstifte, ölbasierende Kugelschreiber | wasserbasierende Filzstifte, ölbasierende Kugelschreiber |
| Anschlüsse | RS-232C, USB 2.0; automatische Auswahl, Ethernet (10BASE-T / 100BASE-TX) | RS-232C, USB 2.0; automatische Auswahl, Ethernet (10BASE-T / 100BASE-TX) |
| Kommandosprachen | GP-GL und HP-GL Emulation (per Menü wählbar) | GP-GL und HP-GL Emulation (per Menü wählbar) |
| Speicher | 2 MB | 2 MB |
| Distanzgenauigkeit | maximal 0,2% der gefahrenen Strecke oder 0,1mm je nachdem was größer ist (Plotter Modus) | maximal 0,2% der gefahrenen Strecke oder 0,1mm je nachdem was größer ist (Plotter Modus) |
| Wiederholgenaugkeit | maximal 0,3 mm / 430 mm | maximal 0,4 mm / 610 mm |
| Rechtwinkligkeit | innerhalb 0,2 mm | innerhalb 0,2 mm |
| Stromversorgung | 100 bis 240 VAC, 50/60 Hz; automatische Umschaltung | 100 bis 240 VAC, 50/60 Hz; automatische Umschaltung |
| Leistungsaufnahme | 120 VA max. | 120 VA max. |
| Betriebsbedingungen | Temperatur: +10°C bis +35°C Luftfeuchtigkeit: 35% bis 75% rel. (nicht kondensierend) | Temperatur: +10°C bis +35°C Luftfeuchtigkeit: 35% bis 75% rel. (nicht kondensierend) |
| Betriebsbedingungen für garantierte Genauigkeit | Temperatur: +10°C bis +32°C Luftfeuchtigkeit: 35% bis 75% rel. (nicht kondensierend) | Temperatur: +10°C bis +32°C Luftfeuchtigkeit: 35% bis 75% rel. (nicht kondensierend) |
| Abmessungen (mit Standfuß) B x T x H | 1.089 x 897 x 204mm | 1.405 x 1.069 x 204mm (mit Standfuß 1.405 x 1.069 x 896mm) |
| Gewicht | ca. 29 kg | ca, 38 kg (mit Stand ca. 55 kg) |
